BGA reballing i zamena čipova

Reballing grafičkog čipa ili čipseta na matičnoj ploči laptopa je jedna od najčešćih popravki u našem servisu. Od 2013. godine radimo zamenu čipova i reballing čipova veoma uspešno na profesionalnoj mašini. Grafički čipovi i čipsetovi na laptopovima se kvare najčešće zbog namerne fabričke "greške" proizvođača, jer ih naprave tako da se po isteku garancije pregrevaju usled nagomilavanja prašine i samo je pitanje dana kada će da strada čip.
Nema pravila koji je proizvođač dobar, postoje samo dobri i loši modeli laptopova.

Ne postoji laptop koji može izdržati dugo bez čišćenja!

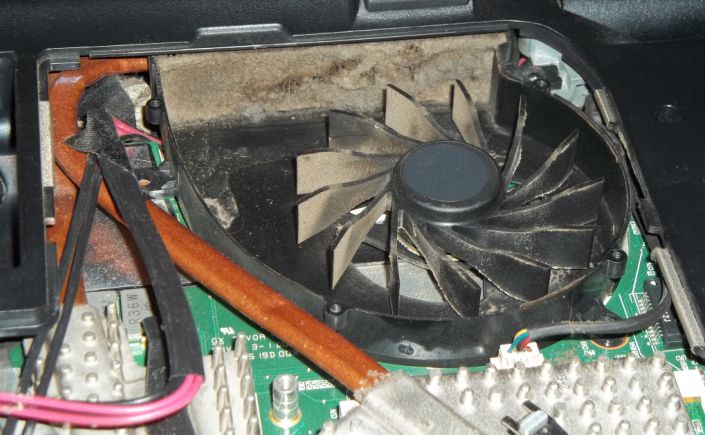

Ako redovno čistite laptop od prašine, nema puno brige oko ovoga. Vremenom se nakupi toliko prašine u laptopu da se potpuno zatvore prorezi za hlađenje grafičkog čipa, procesora i čipseta. Prvo laptop počne da se pregreva, zatim se gasi i na kraju čip izgubi kontakt sa pločom.
Ako ovakav problem nije trajao mesecima, moguće je uraditi reballing (prekuglati čip) i laptop će raditi. Ovaj posao obavljamo za 3 dana i spada u najkomplikovanije usluge servisa.
Ne radimo grejanje čipova duvaljkom kao neki servisi, jer to ne rešava trajno problem, a tako se skoro obavezno ošteti čip i matična ploča, pa je posle popravka nemoguća.

Mašina na kojoj radimo je nove generacije: Jetronix Eco



Procedura za reballing čipa počinje rasklapanjem laptopa i čišćenjem kulera. Zatim se skidaju sa matične ploče svi delovi osetljivi na visoku temperaturu. U ovakvim situacijama pristupa se intervenciji koja se naziva reballing. Proces reballing-a ima više ciklusa, prvo se odvaja čip sa ploče,



skida se stari (zamoren) sloj kalaja sa ploče i čipa, vrši se priprema ploče i čipa, nanosi se novi sloj materijala (kuglice) i zatim se spaja čip sa nosećom pločom.


Nakon ove intervencije, ako je izvedena pažljivo i ako je ispoštovan svaki deo ciklusa, dobijate potpuno stabilan rad čipa i potpuno funkcionalan računar. Ovakvi zahvati jesu skupi, ali ako uzmete u obzir cenu zamene kompletne matične ploče za neki prenosni računar, onda je ovakva popravka zaista daleko isplativija.

Ako je sve u redu, laptop se sklapa i testira najmanje 1 dan. Ako prođe sve testove, javljamo vlasniku da može doći po laptop. Ako laptop ne prođe testove, znači da je čip neispravan i potrebno je zameniti ga. Vlasnik laptopa tada može odobriti ugradnju novog čipa uz doplatu ili odustati od popravke, pri čemu plaća samo dijagnostiku za utrošeno vreme.

Kratko objašnjenje za početnike šta je bga:
BGA čipovi (ball grid array) su vrsta čipova koji sa donje strane imaju raster od kalajnih kuglica koje se leme za matičnu ploču i nemoguće im je posle toga prići, osim skidanjem celog čipa na posebnoj mašini (BGA rework station). Zamena BGA čipova spada među najčešće popravke na laptopovima.
